JM多阀控制系统 加入时间： 2009/11/13 17:25:56
执行操作的阀门可选用国内外已经使用非常成熟的液动或气动隔膜阀，1.5”~6”均可，可配套使用Æ600~Æ3000罐体，这种阀门造价便宜，安装简便、维护方便，非专业人员即可完成检查、维修、更换等操作。 ● JMA多阀控制器的功能 l 设置密码保护 l 万年日历显示 l 再生步骤、再生时间递减显示 l 外控信号连锁控制及步骤信号输出 l 定时启动、间隔时间启动、远传（流量或分析仪表）接点启动、就地临时启动和就地强制启动五种方式 l 强制步进启动（用于现场调试） l 原始位置自动复位 l 再生程序步骤（1-8）和每步时间（1-9999秒）任意设定 l 系统状态信号显示（例如系统工作或再生状态反馈信号显示） l 停电保护功能：停电后累计流量、设定批量值及其他设定的参数保持时间大于3年 l 仪表外壳采用工程塑料，具有防尘、防腐、防水溅射等功能
信号分配器工作原理： 分配器由时间或流量程序器控制的小型电机驱动旋转也可手动旋转。转至不同位置就有一个或几个孔道打开或关闭，分配器孔道的位置编号与系统运行步骤相对应（如图表），被打开的孔道引导信号压力源驱动隔膜阀动作，同时排空其他隔膜阀，恢复其通常位置。 驱动隔膜阀的信号压力源可以是液体，也可以是气体。由于不需要像控制电磁阀那样持续的电压，大大减小了由于电气引起的故障与维护工作。 各种分配器与时间程序器的多种组合设计，可以满足各种水处理系统复杂的程序控制要求。 下表即是JMA502型控制器控制软水器的一个示例：图中分配器与隔膜阀的连线为软管连接。
●JMA控制器标准配置：
l 机壳防护等级 —— 防水、放电、防震； l 电 源 —— 220VAC/50HZ； l 时间启动范围为一周内每天的任何时间； l 多可调程序8个，设定时间10~9999秒，调整单位为1秒； l 就地强制启动按键； l 运行/再生状态灯光显示； l 可在某个程序或某些程序中输出干接点或电接点信号；
●配合参数： l 电 源 ： 220VAC/50HZ，10W功率 l 远传启动信号 ： 小2秒钟的无源接点信号 l 分配器接口尺寸 ： 1/8”G螺纹 l 压力信号源 ： 气体或液体（建议安装100μ过滤器） l 控制源压力 ： 0.2~ 0.8MPa l 工作温度 ： 4~60 ℃ l 控制器外壳尺寸 ： 270X170X105mm ●多阀系统应用
l 设置密码保护 l JMB单通道或JMC1-3路多通道流量计脉冲接收 l 流量计探头K值选择（根据探头安装管道尺寸按附表查询） l 系统流量显示（0-999t/h）及预先设定批量（1-9999.9t）的剩余量递减显示 l 累计流量查询及清零功能 l 各路系统（工作、再生、备用、反馈）状态显示 l 本地强制手动启动再生 l 再生启动信号输出时间（2-9999秒）设定 l 系统工作模式：JMC（C1、D2、D3、E2、E3）五种选择 JMB（C1、C2、C3、C4、C5、D2、D3、D4、D5）九种选择 注：C型：同时运行轮流再生；D型：多用一备；E型：同时运行分别再生 l , ; 再生系统（出水电磁阀控制）辅助接点输出 l 停电保护功能：停电后设定的参数保持时间大于3年 l 仪表外壳采用工程塑料，具有防尘、防腐、防水溅射等功能 l 仪表采用墙壁挂装或支架悬挂安装形式

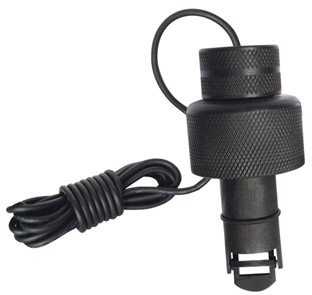

l 流量传感器脉冲量输入：正弦波频率范围0-10K，探头（直流）电压幅度4-12V l 采样周期：0.2秒 l 输出形式：继电器无源接点输出 触点容量，AC220V/2A l 馈电输入：无源接点反馈信号 l 显示方式：背光液晶显示单元，使用寿命≥10年 l 仪表电源：开关电源 100-265V/AC 功耗5W l 使用环境：环境温度4-60℃ 相对湿度 ≤85%RH l 控制器外壳尺寸：260X170X105mm
应用范围: 工业水处理过程流量监测 工业循环冷却水及补水流量监测 中水流量监测 废水处理后工序流量监测 农业灌溉用水流量计量 软化、过滤等多路阀及多阀系统流量监控 其他水流量的检测及控制 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
腐、可自我润滑的材料制成，具有使用寿命长，无需维护的特点。
